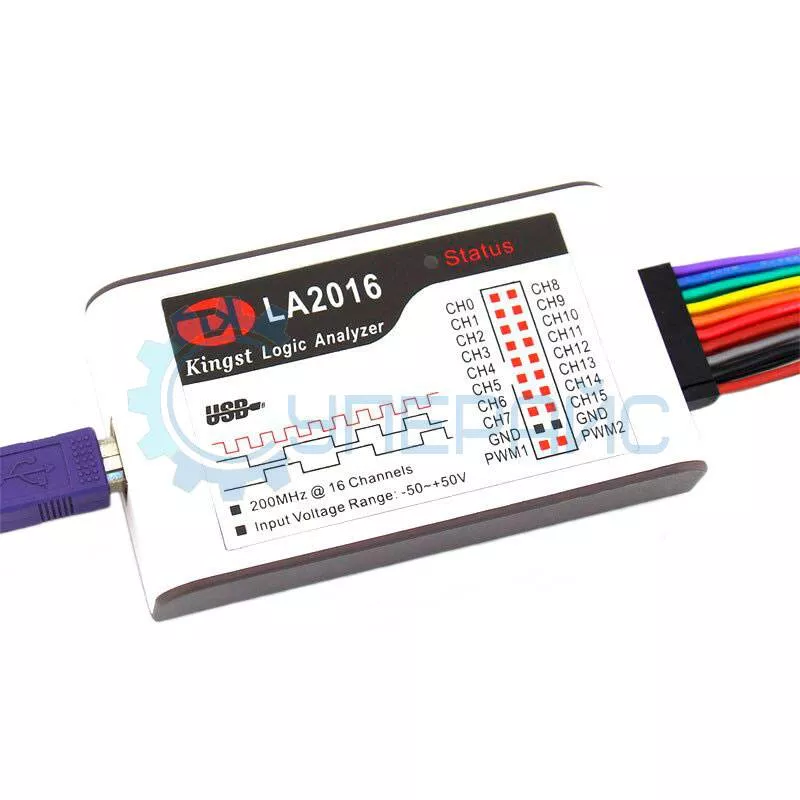

Логический анализатор KINGST LA2016
Технические характеристики KINGST LA2016
| Количество каналов | 16 |
| Максимальная частота дискретизации | 200 МГц |
| Пропускная способность | 40 МГц |
| Минимальная ширина захватываемого импульса | 12,5 нс |
| Размер памяти | 1 Гбит |
| Глубина выборки | 50 МВыб / канал |
| Максимальная глубина сжатия | 10 ГВыб / канал |
| Диапазон входного напряжения | -50 В / +50 В |
| Входное сопротивление | 220 КОм |
| Емкость | 12 пФ |
| Пороговое напряжение | от -4 В до +4 В (шаг 0,01 В) |
| Характеристики ШИМ - выхода | |
| Количество каналов | 2 |
| Диапазон частот | от 0,1 МГц до 20 МГц |
| Шаг настройки частоты ШИМ - генератора | 10 нс |
| Шаг настройки ширины импульса ШИМ -генератора | 5 нс |
| Выходное напряжение ШИМ-генератора | +3,3 В |
| Выходное сопротивление ШИМ-генератора | 50 Ом |
| Характеристики иcточника питания | |
| Порт | USB 2.0 / 3.0 |
| Потребление в режиме ожидания | 150 мА |
| Максимальный потребляемый ток | 300 мА |
| Общие характеристики | |
| Поддерживаемые стандартные протоколы | UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1-Wire, Simple Parallel, PS/2 Keyboard/Mouse, UNI/O, USB1.1 |
| Поддерживаемые операционные системы | Windows XP, Vista, Windows 7/8/10(32/64bit) |
| Размеры | 95 х 55 х 3 мм |
| Вес брутто | 386 г |
| Комплектация | логический анализатор KINGST LA2016 – 1 шт 9p кабель (гребенка) – 2 шт 2p кабель (гребенка) – 1 шт клипсы – 20 шт кабель USB – 1 шт диск с программным обеспечением - 1 шт |
Анализатор логических сигналов KINGST LA2016
Логический анализатор KINGST LA2016 - это радиоизмерительный прибор, применяемый для быстрой отладки и проверки цифровых электронных схем. Прибор, с 16 - ю каналами, обладает максимальной частотой дискретизации 200 МГц и способен хранить до 10 Г оцифрованных данных. Ключевым отличием логического анализатора LA2016 от LA1010 является увеличение ширины полосы измерений до 40 МГц. Компактный и удобный логический анализатор, имеет встроенный ШИМ - генератор, поддерживает огромное количество стандартных протоколов и применим на различных операционных системах. Программное обеспечение поддерживает автоматическое обновление и позволяет проводить динамический анализ и преобразовывать информацию. По доступной цене, высокопроизводительный и многофункциональный в обращении KINGST LA2016 подойдет как начинающим, так и профессионалам.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
